Para la confección de las cartas definitivas se utilizó en parte la simbología convencional ya utilizada para los trabajos de fotointerpretación del Centro de Geociencias,  pero a los fines de la información escrita, fue necesaria la elaboración de un código que identifique:

1- Los Sistemas de Escurrimiento (POPOLIZIO, E. 1975 a): 1- Los grandes tipos de sistemas de escurrimiento: Escurrimiento Laminar (EL), Escurrimiento Fluvial   (EF), Escurrimiento Subterráneo (ES), Escurrimiento Transicional (ET); 2- Subtipos del escurrimiento laminar: Laminar mantiforme (ELm), Laminar Difuso (ELd), Laminar Filetiforme (ELf), Laminar cañadoide (ELc), Laminar Esteroide (ELe), Laminar backswámpico (ELb); 3- Subtipos del escurrimiento transicional: Transicional cañadoico (ETc), Transicional esteroico (ETe), Transicional surcoico (ETs), Transicional carcávico (ETc), Transicional torréntico (ETt); Transicional uádico (ETu); 4- Subtipos del escurrimiento fluvial: Fluvial potamoico (EFp), Fluvial deltoide (EFd), Fluvial conoidal (EFc), Fluvial Riarrioideo (EFr); 5- Subtipos del escurrimiento subterráneo:  Subterráneo mantiforme ( ESm), Subterráneo filetiforme  (ESf), Subterráneo Difusoide  (ESd), Subterráneo Kárstico  (ESk), Subterráneo seudokárstico (ESs), Subterráneo potamoide (ESp).

2- Las Redes de Escurrimiento ((POPOLIZIO, E. 1975 b): 1-Tipos elementales de  redes: dendrítica, pinada, paralela, ortogonal, angular, emparrada, bayoneta, radial, anular, parabólica, collar de cuentas, laberíntica, cribada, flabeliforme; 2- Redes compuestas;  3- Paleo redes;  4- Redes fantasmas.

La simbología geomorfológica- hidrográfica destaca aspectos:

1-    Morfológicos: diferentes quiebres de pendiente que pueden ser asociados con las características litológicas y establecer límites para  unidades geomorfológicas: 1- los quiebres de ladera convexas, 2- los quiebres bruscos de pendiente bien notorios y 2- los quiebres bruscos de pendiente, probables.

2-  Morfogenéticos: Destacan este rasgo en las unidades de relieve por lo menos para establecer las diferencias más evidentes, más allá de entender que esto requiere un ajuste mayor en cuanto a técnicas de determinación. Los 4 principales tipos de morfologías encontradas son: 1- de origen eólico; 2- paleo fluvial; 3- seudokársticas y 4- planicies de génesis imprecisa (pedimentos?)

3-   Hidrológicos o Hidrográficos: Derivados de la necesidad de representar los rasgos más notorios del  escurrimiento y lograr la integración de las cuencas. 1- se indica el sentido del escurrimiento encauzado o laminar; 2- Divisorias de cuencas, sin entrar a jerarquizarlas; 3- Transfluencias locales en las divisorias; 4- Canal de escurrimiento ancho; 5- Canal de escurrimiento estrecho; 6- Espejo de agua; 7- Cárcavas.

4-      Hidrobiológicos: Representan lo que en las fotos traduce el patrón de la vegetación acuática en ambientes deprimidos de esteros y las unidades de vegetación herbácea, asociada a un patrón tono textural de ambientes periódicamente anegables como los bañados, cañadas o malezales.

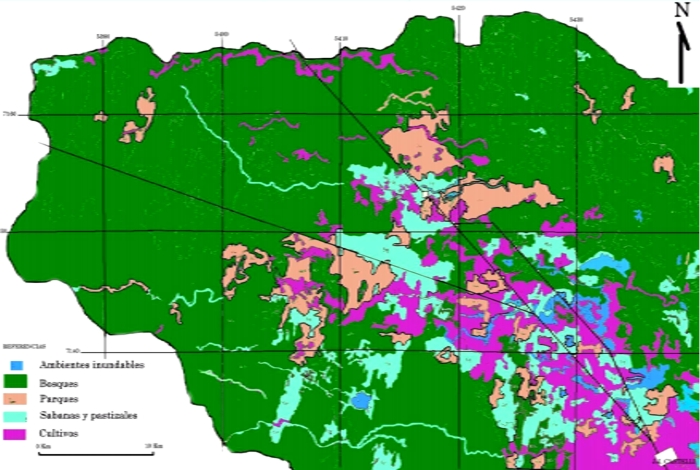

5-   Fitogeográficos: En las cartas fitogeográficas se utilizó el criterio del tipo biológico dominante (árbol, arbusto o hierba) y la altura de los pisos verticales discernibles. Fue posible identificar unidades de: 1- bosques (B), en sub variedades abiertos y cerrados, altos, bajos y con abras;  2- parques (P) arbóreos, arbustivos y mixtos y  3- sabanas (Sa), arbóreas, arbustivas y mixtas, con relativa seguridad, mientras que entre los ambientes de 4- pastizal (P), 5- pajonal  (Pj) y 6- de prados acuáticos (Pr), la complejidad fue mayor debido a la transicionalidad de los gradientes topográficos que condicionan los hídricos y en consecuencia, la seriación vegetal hace difícil trazar los límites entre fisonomías.

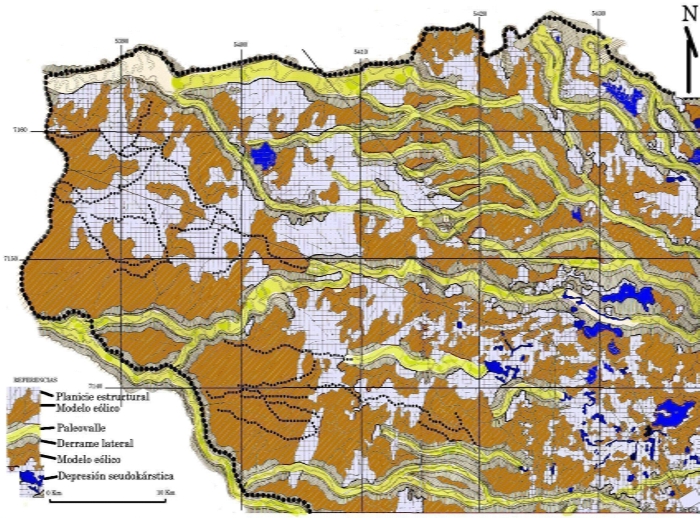

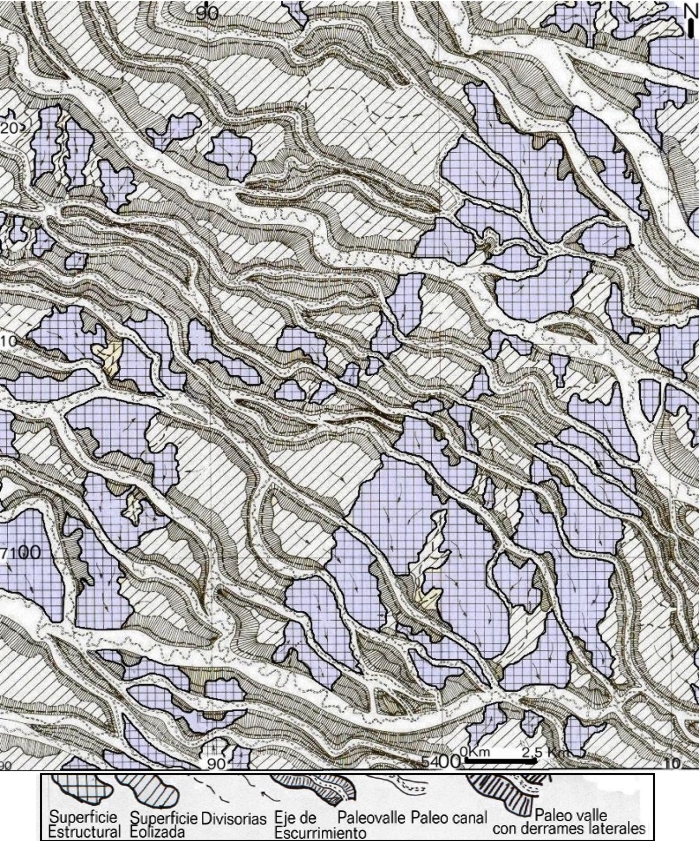

Las figuras que se adjuntan pueden dar una idea de las características de los trabajos realizados, su nivel de detalle para distintos sectores. Los originales de las mismas están en blanco y negro, pero a los fines de su presentación y mejor interpretación de los detalles, algunas han sido coloreadas.

Con miras a la publicación del material cartográfico, se realizó una síntesis a escala 1:250.000 donde son representadas las principales cuencas, por sectores, con caracterización de las divisorias y las diferentes unidades geomorfológicas a esa escala.

Ese es el material cartográfico que acompaña a los trabajos citados en POPOLIZIO, E., SERRA, P. y HORTT, G. (1.978 a y b).

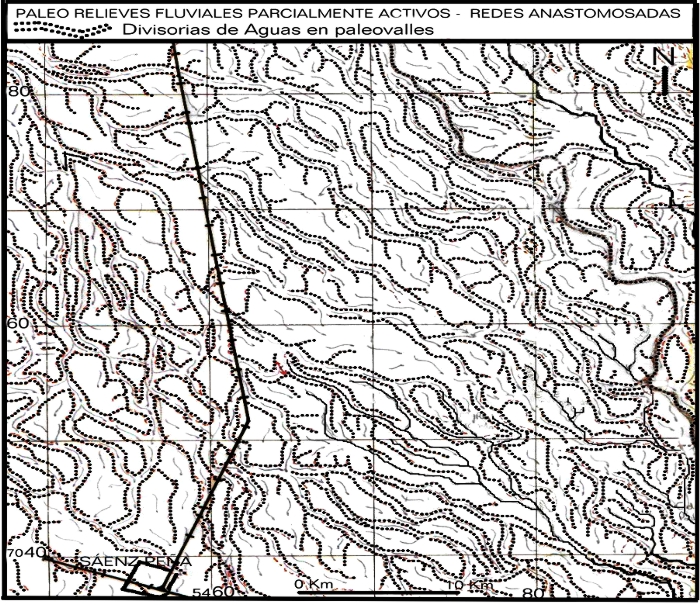

FIGURA 5: Síntesis de las cuencas, divisoria de aguas y ejes de escurrimiento en un sector de la Carta Sáenz Peña. POPOLIZIO, E y SERRA, P.1978. Las divisorias de cuencas de diseño no convencional  asientan sobre paleo derrames laterales.
