Utilizando
diagramas, planchetas ó cartografía papel, volcamos las redes de
servicio empleando una secuencia de carga para cada tramo, con símbolos
asociados prediseñados en librerías y con la carga manual de
atributos.
Todos
los elementos ya digitalizados, nodos, símbolos y tramos, poseen tablas
asociadas que se relacionan entre sí a través de atributos en común
que surgen de su ubicación cartográfica.
El
proceso de digitalización concluyó con el sistemático control de
inconsistencias que aseguró la absoluta compatibilidad con otros
software del sistema.

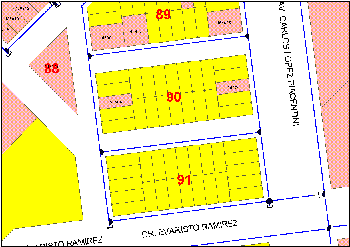

Cada
parcela además, quedó vinculada a la red a través de un tramo ideal,
que le otorgó un nuevo código de servicio real completamente
independiente al que fuera otorgado en el Área Comercial en su proceso
de Alta y Validación de Clientes.
2.6 Cruzamiento y Vinculación de Datos Gráficos y
Alfanuméricos
Se
realizó el control de cierre total de los polígonos de manzana y
parcela, el cálculo y la sumatoria de superficies dentro de la
manzana, la cantidad de polígonos con la respectiva información de
vinculación, la creación de identificadores únicos de parcela para
el GIS, y la detección de inconsistencias de carga alfanumérica,
entre otros.
Se
realizó el control de los nombres de calle y alturas de los
inmuebles, aplicando un criterio único de normalización que unificó
y corrigió la nomenclatura de calles.
Se
vincularon ambas bases de datos efectuando un análisis espacial de
los datos contenidos en cada polígono-parcela fusionando la información
que se superpuso correctamente a través de su
campo de vinculación.
Cada
elemento incorporó dentro del entorno GIS una tabla
suplementaria, cuyos datos se transfirieron a las parcelas permitiendo
individualizar las diferencias entre los atributos alfanuméricos
vinculados a esta y los asignados por proximidad ó conexión directa
en el GIS.
2.7 Detección y Codificación de Anomalías
Una
vez realizada la vinculación, la totalidad de los registros se analizó,
corrigió y codificó. La codificación residual actual, está ligada a
las inconsistencias reales de los registros existentes en la Base de
Datos de la Empresa. Los mismos son corregidos por personal autorizado
con acceso a la edición de las Bases. Se codificaron los siguientes
tipos de anomalías
-
Nombres de Calles
Incorrectos o
faltantes en la
Base de Datos Comercial.
-
Alturas
invertidas, incorrectas ó faltantes en la Base de Datos
Comercial.
-
Huecos
de información
tanto en
la Base de Datos Gráfica
como en
la Alfanumérica, ligados
a la
desactualización
de registros,
barrios nuevos,
trámites en curso, etc.
-
Diferencias
de superficies
calculadas en
la Base de
Datos Gráfica
y superficies
cargadas en
la Base de datos alfanumérica.
-
Diferencias
de Códigos
de Servicio GIS y Códigos de Servicio Comercial.
Surgió
luego un nuevo grupo de Anomalías ligadas a la integración de Datos
Comerciales y Técnicos.
Se
pueden detectar:
Parcelas
con tendido de Agua y/o Cloaca en GIS NO Clientes
2.8 Tratamiento de Anomalías
-
Se verificó todo tipo de inconsistencias dentro de la Base de datos Gráfica
y Alfanumérica, incompatibilidad de códigos, duplicaciones, etiquetas de
calles y altura de inmuebles.
-

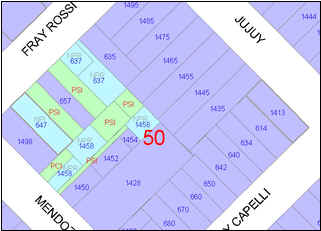

Se representaron cartas temáticas
de anomalías con nombres de calles y posiciones de altura, con la
finalidad de efectuar relevamientos correctivos.
-
Se generaron listados
de registros con detalles de la codificación necesaria para el análisis
y la posterior corrección.
2.9
Cálculos en las Redes de Servicios

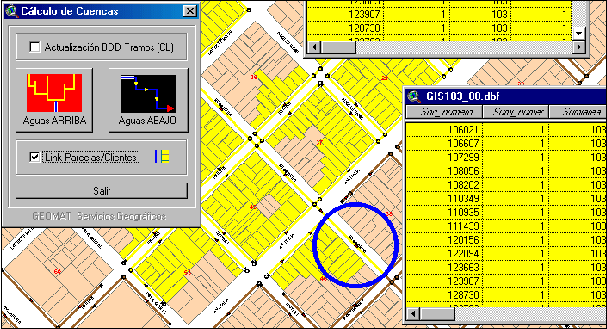

Gracias
a la consistencia de la Base Gráfica CAD, realizamos hoy cálculos con
problemáticas diversas (estudios de cuencas, sectorización, relaciones de
conectividad, simulación de cierres de tramos, operación de válvulas
esclusas, modificación virtual del estado general de la red y sus elementos,
etc.), relacionando los datos digitalizados con
cualquiera de los datos comerciales ó técnicos alfanuméricos
integrados al GIS.
Se
estableció una relación multi-direccional que nos permite ejecutar
consultas y/o selecciones en cualquiera de las tablas para obtener el
resultado reflejado en las otras, así también, la selección de un
elemento gráfico, como un tramo de la red, para obtener entre otros
datos, los usuarios asociados a la misma y viceversa.
|
